钻孔灌注桩施工基础

（一）准备工作

1．施工前应掌握工程地质资料、水文地质资料，具备所用各种原材料及制品的质量检验报告。

2．施工时应按有关规定，制定安全生产、保护环境等措施。

3．灌注桩施工应有齐全、有效的施工记录。

（二）成孔方式与设备选择

依据成桩方式可分为泥浆护壁成孔、干作业成孔、护筒（沉管）灌注桩及爆破成孔，施工机具类型及土质适用条件可参考表1K412021。

成桩方式与适用条件表IK412021

（三）泥浆护壁成孔

1．泥浆制备

(1)泥浆制备根据施工机械、工艺及穿越土层情况进行配合比设计，宜选用高塑性黏土或膨润土。

(2)泥浆护壁施工期间护筒内的泥浆面应高出地下水位1．0m以上，在清孔过程中应不断置换泥浆，直至灌注水下混凝土。

(3)灌注混凝土前，孔底500mm以内的泥浆相对密度应小于1.25；含砂率不得大于8%；黏度不得大于28s。

(4)现场应设置泥浆池和泥浆收集设施，废弃的泥浆、渣应进行处理，不得污染环境。

(注：桩基础施工方法）

注：护筒的作用：

固定桩孔位置，保护孔口，防止地面水流入，增加孔内水压力，防止塌孔，成孔时引导钻头的方向。

注：泥浆的作用

在孔壁形成泥皮稳定孔壁、悬浮钻渣、润滑钻具、正循环排渣。在开钻的同时就要制备泥浆，钻孔的时候是正循环，泥浆是从钻杆里面进入钻孔，然后将孔内泥沙一起和泥浆一起泛上来，从护筒的泥浆孔流入泥浆池，然后经沉淀后再从钻杆进入钻孔循环。泥浆的作用是在钻孔的时候在孔壁上形成一层泥浆膜，对孔壁进行保护，防止孔壁坍塌。

2．正、反循环钻孔

（1）泥浆护壁成孔时根据泥浆补给情况控制钻进速度；保持钻机稳定。

（2）钻进过程中如发生斜孔、塌孔和护筒周围冒浆、失稳等现象时，应先停钻，待采取相应措施后再进行钻进。

（3）钻孔达到设计深度，灌注混凝土之前，孔底沉渣厚度应符合设计要求。设计未要求时端承型桩的沉渣厚度不应大于100 mm；摩擦型桩的沉渣厚度不应大于300mm。

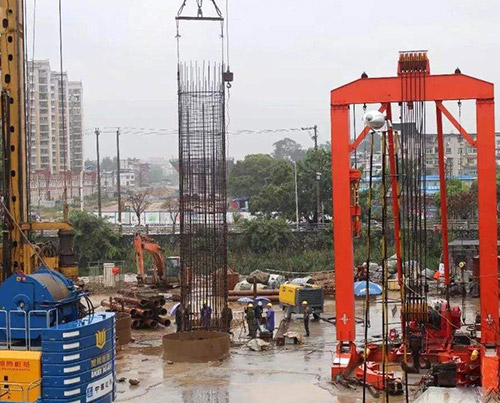

（四）钢筋笼与灌注混凝土施工要点

1．钢筋笼加工应符合设计要求。钢筋笼制作、运输和吊装过程中应采取适当的加固措施，防止变形。

2．吊放钢筋笼入孔时，不得碰撞孔壁，就位后应采取加固措施固定钢筋笼的位置。

3．沉管灌注桩内径应比套管内径小60～80mm，用导管灌注水下混凝土的桩应比导管连接处的外径大lOOmm以上。

4．灌注桩采用的水下灌注混凝土宜采用预拌混凝土，其骨料粒径不宜大40mm。

5．灌注桩各工序应连续施工，钢筋笼放入泥浆后4h内必须浇筑混凝土。

6．桩顶混凝土浇筑完成后应高出设计标高0． 5～lm，确保桩头浮浆层凿除后桩基面混凝土达到设计强度。

7．当气温低于O℃以下时，浇筑混凝土应采取保温措施，浇筑时混凝土的温度不得低于5℃。当气温高于30℃时，应根据具体情况对混凝土采取缓凝措施。

8．灌注桩的实际浇筑混凝土量不得小于计算体积；套管成孔的灌注桩任何一段平均直径与设计直径的比值不得小于1．O。

9．场地为浅水时宜采用筑岛法施工，筑岛面积应按钻孔方法、机具大小而定。岛的高度应高出最高施工水位0．5～1．Om。

10．场地为深水或淤泥层较厚时，可采用固定式平台或浮式平台。平台须稳固牢靠，能承受施工时的静载和动载；并考虑施工机械进出安全。
