CFG桩施工工艺、检测全流程都在这!

发布日期:2021-07-05 作者: 点击:

一、CFG桩简介

CFG(Cement Fly—ash Grave)桩中文名称为水泥粉煤灰碎石桩,它是由水泥、粉煤灰、碎石、石屑或砂和水按一定配合比均匀搅拌形成的高粘结强度桩,和桩间土、褥垫层一起形成复合地基。既能较充分的发挥桩体材料的潜力,又可充分利用天然地基承载力,并能因地制宜利用地方材料,具有工效高、成本低、工后变形小、沉降稳定快的优点。

CFG桩地基处理包括CFG桩身、桩帽(板)、褥垫层几部分组成。结构型式:桩+板,桩+帽+褥垫层(本标段采用此种形式)


二、CFG桩施工工艺

1、设备的选型及配备

CFG桩可选用振动沉管钻机或长螺旋钻机施工。具体选用哪一类成桩机械和什么型号,要视工程的具体情况而定。对于粘性土、粉土、淤泥质土采用振动沉管成桩工艺。对存在的夹有硬土层地质条件的地区,使用振动沉管机施工,会对已成的桩造成较大的振动,导致桩体被震裂或震断。对于灵敏度较高的土,振动会造成土的结构强度破坏、承载力下降,可采用螺旋钻预引孔,再用振动沉管成桩工艺。对于成孔要求质量高的地区,使用长螺旋钻孔管内泵压成桩工艺。本标段设计采用长螺旋钻机施工。

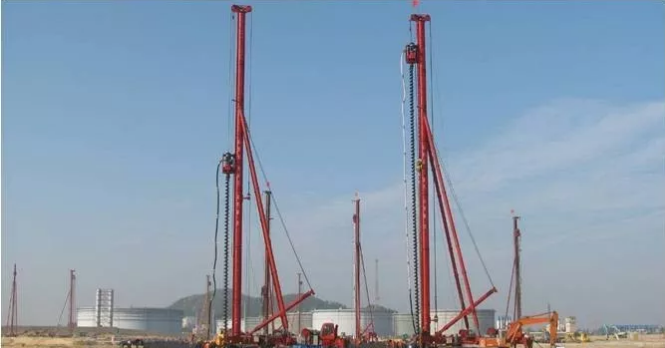

长螺旋钻管内泵压砼施工方法的施工机械也有两种类型的机械:步履式和履带式

步履式长螺旋钻机:根据进度计划及工艺试验,落实好设备配置,并及时维护,使所有机械处于正常状态,满足施工的需要,不影响施工的进度和质量。

2、选用材料和 配合比

选用的水泥、粉煤灰、碎石及外加剂等原材料应符合要求及原材料质量验收有关标准,并按规定进行抽检。按设计要求进行室内配合比试验,选定合适的配合比。


三、CFG桩质量控制措施

1、施工中严格按照设计配合比进行,每台钻机每台班随机抽取混凝土试件一组,根据抗压强度作为混合料强度判定标准;

2、钻机进场后先用钢尺检查钻机钻杆的直径,钻杆直径不小于 设计桩径,钻机主塔高度大于桩长5m左右;

3、开钻前放出控制桩位,对钻机人员进行技术交底,钻机人员根据控制桩位,用钢尺放出每根桩位。

4、开钻前根据桩基设计桩长和桩头保护层厚度,在钻机主塔位置作明显标记,作为控制钻机钻进深度的依据。

5、钻机到位后,指挥人员指挥钻机调整位置,利用机架上悬挂的两个方向垂直标确定钻机垂直度满足要求;

6、在CFG桩开始施工时,担心逐桩施工会造成串孔,用隔桩跳打的施工方式,但是隔桩跳打时,第二遍桩机就位又容易对已施工的桩的挤压破坏, 应根据地质不同选用跳打和逐桩打。

7、CFG桩在灌注砼时,上部1-3米因为砼的压力变小,砼中有细微气泡排不出来,而CFG桩的主要受力部分都在上部,因此上部桩体的不密实,极易造成桩在工程使用过程中的破坏,解决办法,一是在施工完成后,砼凝固之前使用振捣棒振捣上部砼,加强砼的密实性;二是加强砼的坍落度控制,坍落度过小易造成蜂窝现象。



8、拔管速率的控制

拔管速率太快将造成成桩桩径偏小或缩径断桩,而拔管速率过慢又会造成水泥浆分布不均,桩顶浮浆过多,桩身强度不足和形成混合料离析现象,导致桩身强度不足。故施工时,应严格控制拔管速率,拔管速度一般控制在2~ 2.5m/min比较适宜,此处的拔管速度为线速度,不是平均速度,如遇淤泥或淤泥质土,拔管速率适当放慢。拔管过程不允许反插。

9、断桩的原因分析和处理

断桩,是指CFG桩成桩后,桩身混凝土面不连续,中间有垂直于桩中心轴线的开裂或间隔。断桩是CFG桩最大的质量事故。


断桩的原因有很多,主要有:

1)施工保护不够,有大型工程机械在强度未达到的CFG桩区域运行,使桩被压断或把桩头压碎;

2)长螺旋钻机的排气阀被堵;

3)灌注混凝土时,混凝土灌注供应不及时;

4)地质原因,地下水丰富,易产生断桩;

5)拔管和泵送混凝土配合不和谐;

6)截除桩头时操作不当遭到破坏。

10、防止断桩的方法

1)对于施工保护不足造成断桩,最有效的方法是加强已经灌注CFG桩区域的保护,用钢管或其它较结实的材料将场区围护起来,严禁一切大型机械进入。

2)对于排气阀设置不当造成断桩的解决办法,一般在钻机在出厂时排气阀位置已经设置的很好,不需要作改进,只有极少数的钻机才出现这种问题, 要经常检查排气阀,并将包裹排气阀的混凝土凿除。

3)混凝土供应不及时造成断桩,加强混凝土调度,及时供应CFG桩混凝土,保证混凝土连续供应,就可以防止因混凝土供应不及时造成断桩。

4)对于地质原因造成的断桩,施工中是很难控制的,对流塑状和地下水丰富的地质情况应对CFG桩处理进行适应性论证。

5)对拔管和泵送混凝土配合不和谐造成的断桩,应寻求操作人员之间的默契配合。

6)对截除桩头时人为遭到破坏的情况,对作业工人进行 培训,提高操作技能,可避免此种情况。
